1kW 光纖式雷射焊接機

日本國內kW級的光纖式雷射焊接機登場!

可應用於高速縫焊到切割等等的多樣且高品質焊接
採用抗反射光構造,適用於高反射率材質的焊接
型號 : ML-6810B

日本國內高輸出kW級光纖式雷射焊接機,能應用於高速CW(連續發振)焊接、精密板金的焊接。能實現高品質精密焊接到快速縫焊。

同系列雷射焊接機擁有卓越的發振效率、節省能源、降低成本的優點。此外,也適用於切割用途,快速切斷可使切面乾淨俐落。


 ▶產品特色

1. 搭載敝社自行開發的高輸出光纖雷射發振器。

2. 不會產生熱透鏡效果,可達到高品質的焊接。

3. 提高於波形設定上的準確度,大幅提升輸出的穩定性。

4. 因即時能量反饋控制功能與波形控制功能,可獲得最理想的輸出波形。

5. 一台可控制高速脈衝(最大可達5000pps)與CW控制(連續發振)。

6. 因搭載調製功能,可應用於薄板至精密板金等等的焊接中。

7. 因不會受到從加工物件反射光影響之結構,可達到垂直入射。

8. 可實現卓越的能量效率,高亮度、高穩定度、以及高輸出。

9. 因高效率的發振設計,可大幅減少低功耗,亦可減少CO2的排放量。

10. 使用壽命較長的LD,可減少維修成本。

11. 內置電源監控功能,可掌控品質管理。

12. 可對應最多至同時2分歧或時間3分歧(選配)

13. 透過掃描光學系統可達到高速遠程焊接。

14. 防塵、防水規格(IP54)。

15. 相較於以往機種,約減少了26%的重量(單一規格)。

16. 符合CE規格的環保設計(CDRH申請中)。


 ▶ 即時能量反饋功能

隨機抽取雷射輸出功率,將抽取出的雷射輸出功率與波形做比較,進行即時功率反饋。
透過投入雷射二極體的功率,讓所設定的波形再次顯示,得到最理想的雷射輸出波形。

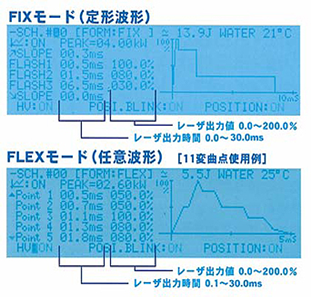

 ▶控制波形功能

以3段波形為基本的FIX模式,另搭載可表現出複雜波形的FLEX模式。




▶ 電源監控功能

可監控其雷射能量(J)與平均輸出功率(w)。

事先設定任一個能量值,若無法達到所設定的其能量值時,則會顯示異常信號,可明確執行品質管理。






 ▶ 彩色液晶觸控螢幕

可於大型彩色液晶觸控螢幕中看得更清楚,並可從主機上取下放置於手邊操作(需要延長線)。




▶ 外部通訊功能

可利用外部通訊的功能,將雷射配置的條件和監控數值等數據資料彙整。

・方法:遵從RS-485、非同步方式、雙向方式

・速度:9600、19200、38400、57600, 115200 bps

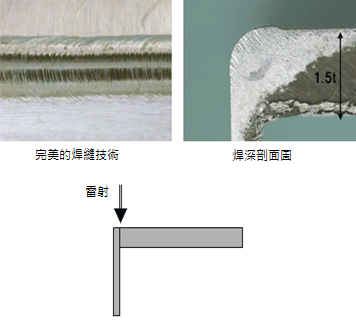

 ▶ 無縫焊接

可使縫焊後的痕跡及圓周焊接時重複的部分可以完美的融合。



 ▶ 用途


電子零件、電裝零件、機械零件、樹脂零件、醫療零件、精密板金的焊接、小型零件的高速封止焊接、精密點焊、高速縫焊、厚板焊接等等。





型號

ML-6810B

最大額定輸出

1000W (發振器輸出)

最大功率

1000W (發振器輸出)

輸出控制

REPEAT模式

標準 : 0.1500.0ms (0.1ms單位)
切換設定 : 0.0550.00ms (0.05ms單位)

CW模式

標準 : 0.11000.0s (0.1s單位)
切換設定 : 0.00110.000s (0.001s單位)
0.01
100.00s (0.01s單位)
1
10000s (1s單位)

脈衝頻率

15000pps

調機能

15000Hz (正弦波、三角波、矩形波)

發振波長

基本波 (1080~1100nm)

安全裝置

內置開關傳感器

定位導向光

內置紅色可視雷射

輸出穩定度

±3%以下@未滿300W、±2%以下@300W以上

光纖分歧

光纖可選配至同時2分歧或時間3分歧

條件設定數

256

測定機能

以雷射能量 (J)、平均功率 (W)來做測試顯示

計數器

總計數器

9

合格品計數器

輸入電源

3AC200400V (+10% -15% 50/60Hz)

消耗電力

最大10.3kW (待機時 1.0kW)

外部通訊功能

RS-485 (選配:RS-232C轉接線)USB/LAN (維修)

冷卻方式

外部冷卻水

使用環境温度

540

防塵・防水

適合IP54

尺寸

569(W)×1069(D)×1110(H)mm

重量

300kg



 ※ 規格和外觀可能不會另行通知就做更改,還請您多多見諒。

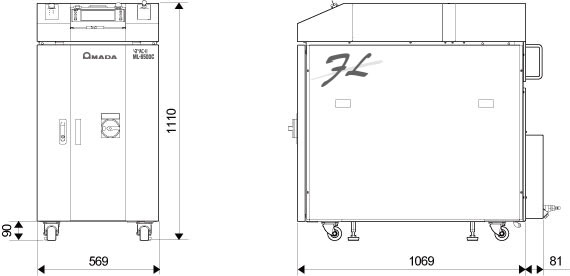

▶ 產品的外觀及尺寸 (單位:mm)







 鋁殼快速密封焊接(板厚0.5mmx1.5mm)



  鍍鋅鋼板縫焊(板厚1.6mm)

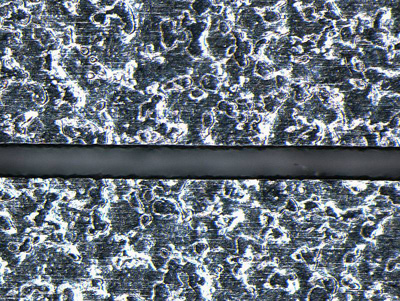

  不鏽鋼的切割樣品(板厚0.6mm、切割寬度0.18mm)



實現切割漂亮且燒痕較少的切割作業!
