• 2KW~5KW光纖式雷射焊接機

2KW~5KW光纖式雷射焊接機

最大輸出功率5kW的光纖式雷射機登場!

可進行高速度焊接及厚板焊接,同時還能降低營運成本!
型號 : ML-6900 Series

ML-6900A系列比起以往1kW的光纖式雷射焊接機,搭載了最大可輸出至5kW的發振器。

高速CW(連續發振)焊接,實現了高速度化與厚板焊接。

ML-6900A系列擁有卓越的發振效率、節省能源、降低成本的優點。


 ▶ 產品特色

1. 搭載大輸出5kW光纖雷射發振器,可應用於快速焊接、厚板焊接。

2. 對應時間2分歧可提高生產效率(選配)。

3. 藉由高效率光纖式雷射系統,可達到降低耗電量。

4. 透過觸控式螢幕可自由進行操作。

5. 可於PC上建立脈衝波波形、調整控制等的各種設定,也可以確認目前的運轉情況。

6. 內置螢幕上可顯示出電源監控、錯誤代碼、狀態、I/O端監控等資訊。

7. 內置安全裝置(光束切換系統)保護使用者安全。

8. 配備了從工件物反射光監視功能。

9. 使用壽命較長的LD,可減少維修成本。

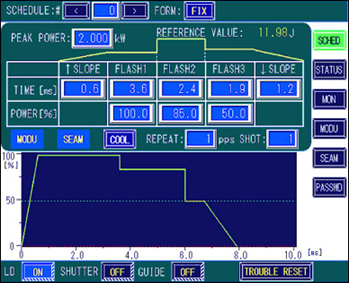

 ▶ 控制波形功能

 以3段波行為基本的FIX模式。




 另搭載可表現出複雜波形的FLEX模式。





 ▶ 電源監控功能

可監控雷射平均功率(W)。

PEAK:隨時更新從照射開始的最高値。

ENERGY:於照射結束時,顯示從照射開始至結束能量累積值。





 ▶
 彩色液晶觸控螢幕

可於大型彩色液晶觸控螢幕中看得更清楚,並可從主機上取下放置於手邊操作(需要延長線)。








 ▶  外部通訊功能

可利用外部通訊的功能,將雷射配置的條件和監控值等數據資料彙整。

・方法:遵從RS-485、非同步方式、雙向方式

・速度:9600、19200、38400、57600, 115200 bps

 ▶ 無縫焊接

可使縫焊後的痕跡及圓周焊接時重複的部分可以完美的融合。





▶ 用途

電子零件、電裝零件、機械零件、樹脂零件、醫療零件、精密板金的焊接、小型零件的高速封止焊接、精密點焊、高速縫焊、厚板焊接等等。

    型號

ML-6920B/BS

ML-6930B/BS

ML-6940B/BS

ML-6950B

最大額定輸出(發振器輸出)

2000W

3000W

4000W

5000W

最大功率(振器輸出)

2000W

3000W

4000W

5000W

輸出
控制

REPEAT模式

標準:0.1500.0ms (0.1ms單位)

切換設定:0.0550.00ms (0.05ms單位)

CW模式

標準:0.11000.0s (0.1s單位)

切換設定:0.00110.000s (0.001s單位)
0.01
100.00s (0.01s單位)
1
10000s (1s單位)

脈衝頻率

15000pps

調機能

15000Hz (正弦波、三角波、矩形波)

安全機制(光束終止器)

內置確認傳感器

發振波長

基本波 (1070~1080nm)

定位導向光

內置紅色可視雷射,CLASS 2M

輸出穩定度

±2%以下@最大額定輸出

光纖分岐

光纖最多可選配至時間4分岐

光纖最多可選配至時間2分岐

傳輸光線

ML-6900B類為φ0.15mm、φ0.2mm
ML-6900BS
類為φ0.1mm

條件設定數

256

測定功能

以功率 (W)來做測試・顯示

計數器

總計數器

9

LD亮燈時間

7

加工時間

7

輸入電源

3AC400V (±10% 50/60Hz)

消耗電力 (含冰水機14.7kW

最大23.4kW

最大29.7kW

最大30.7kW

最大44.7kW

外部通信功能

RS-485 (選配:RS-232C轉接頭)

冷卻方式

外部冷卻水

使用環境温度

1040

尺寸

雷射主機

12分岐

856(W)×806(D)×1186(H)mm

1480(W)
×815(D)
×1520(H)mm

34分岐

1105(W)×806(D)×1186(H)mm

控制裝置

510(W)×935(D)×1520(H)mm

重量含控制裝置

510610kg

530640kg

550660kg

900kg



※ 規格和外觀可能不會另行通知就做更改,還請您多多見諒。





 產品的外觀及尺寸 (單位:mm)











 SUS304縫焊(2kW、板厚2.4mm、30mm/s)


 ▶ 齒輪部品縫焊(2.4kW、深3.6mm)
