• 5W YAG SHG綠光雷射焊接機

5W YAG SHG綠光雷射焊接機

實現了雷射焊接銅和金,功率最大可達到1.5kw,世界第一!

從精密零件到銅母線焊接,實現了減少環境汙染的無鉛銲錫
型號 : ML-8150A

ML-8150A最大輸出功率為5W,與之前的機種 (2W)相比多了2倍以上。

針對雷射反射率較高的基本波在處理焊接較困難的銅和金時,功率最大可達到1.5kw,也可以做到熔深增大。

因配有高峰值發振器,可實現高光束品質,更漂亮且更細微的焊接。



 ▶ 產品特色

1.SHG綠光雷射焊接機,最適合處理焊接較困難的銅和金。

2.大輸出功率5W(最大1.5kW)的發振器,可做到快速且熔深增大。

3. 配備高峰值發振器,實現了快速且高品質的超精細焊接(功率密度約為舊機種的9倍)。

4. 相較於舊機種,頻率快約3倍。

5. 米亞基自有的能量閉環回饋功能,可維持焊接的穩定性。

6. 與基本波組合,對應2波長雷射焊接系統,熔深可以增大。

7. 透過光纖實現了對應同時2分歧,提高了生產效率。

8. 搭載容易操作的旋轉型裝置。

 ▶ 即時能量閉環回饋功能

隨機抽樣雷射輸出功率,將抽取出的雷射輸出功率與波形做比較,進行即時功率反饋。

透過投入雷射二極體的功率,讓所設定的波形再次顯示,得到最理想的雷射輸出波形。




 ▶

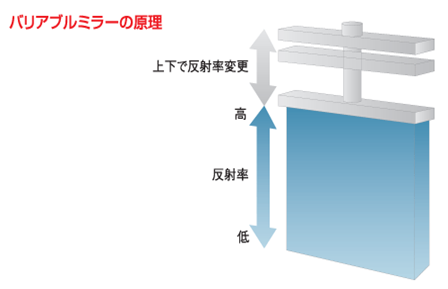

變形鏡

可以消除因分歧平衡原因造成雷射能量的損耗,提高分歧平衡質量。

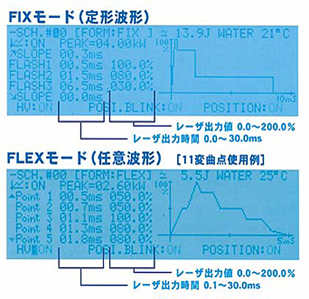

 ▶ 控制波形功能

以3段波形為基本的FIX模式,另搭載可表現出複雜波形的FLEX模式。



 ▶

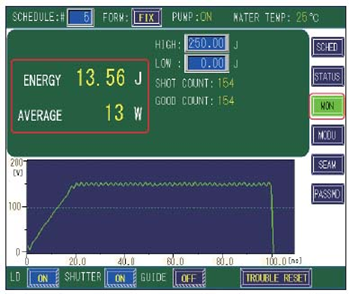

電源監控功能

雷射能源(J)和平均輸出功率(w)都會顯示在螢幕上。
事先設定任一個能量值,若無法達到所設定的其能量值時,則會顯示異常信號,可明確執行品質管理。



 ▶ 控制台

透過分離式控制台能遠距離控制設備,提高操作性並優化空間佈局。





 ▶
外部通訊功能

可利用外部通訊的功能,將雷射配置的條件和螢幕數值等數據資料彙整。

・方法:遵從RS-485、非同步方式、雙向方式

・速度:9600、19200、38400、57600, 115200 bps

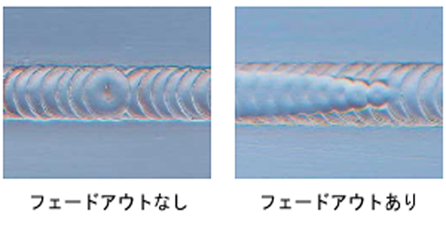

 ▶ 無縫焊接

可使縫焊後的痕跡及圓周焊接時重複的部分可以完美的融合。




 ▶ 強制冷風散熱方式

ML-2350系列中ML-2350AF/ML-2351AF為此種方式。



 ▶ 2波長的雷射系統

和ML-8150組合,實現了2波長的雷射系統。





 ▶

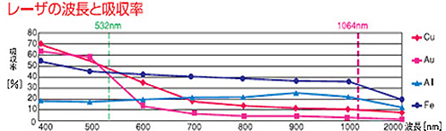

可以焊接銅和金的原因為何?

SHG綠光雷射焊接機的基本波(1060nm)波長的一半(532nm)是第二高次諧波(SHG),綠色為可視光區域的雷射。





YAG SHG雷射較基本波雷射更易被銅和金吸收,吸收率大約是基本波雷射的4.5-20倍。對於基本波雷射焊接較困難的銅和金,最適合使用SHG雷射。







 ▶
減少環境污染,推動” 無鉛銲錫”

歐盟的電機電子產品中有害物質禁限用指令(Rohs)等近年來的環境對策,製造方式必須為無鉛銲錫。特別是接合電子零件,是現在很重要的課題。



 ▶ 無鉛焊錫可帶來以下幾個優點

1.不容易受到熱的影響,可以裝配耐熱性較低的零件。

2.無助焊劑,減少環境汙染。

3.不會有蠕變的影響。

4.可實現焊錫的質量輕小化。

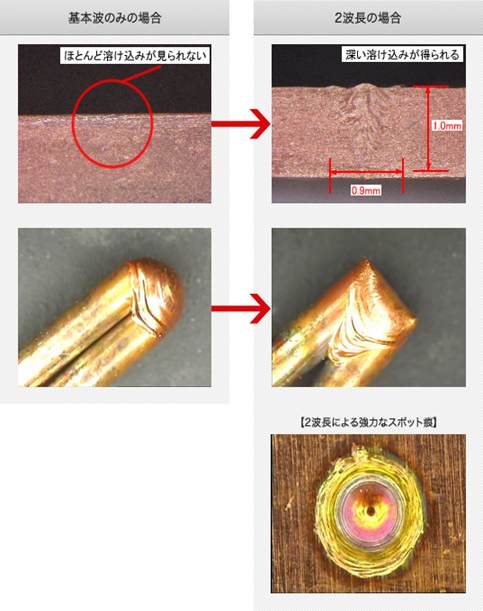

 ▶ 組合(2波長)雷射焊接系統


 銅母線焊接、厚板焊接等必須要有一定的強度,熔深若想增大的話,需使用SHG綠光雷射焊接機和結合基本波的焊接用控制台。

綠光雷射焊接機(ML-8150A)雷射基本波(ML-2000系列)在出射鏡頭內做結合,因為雷射同軸照射,所以銅材的熔深、直徑、穩定性和一般雷射焊接機相比增加了許多。

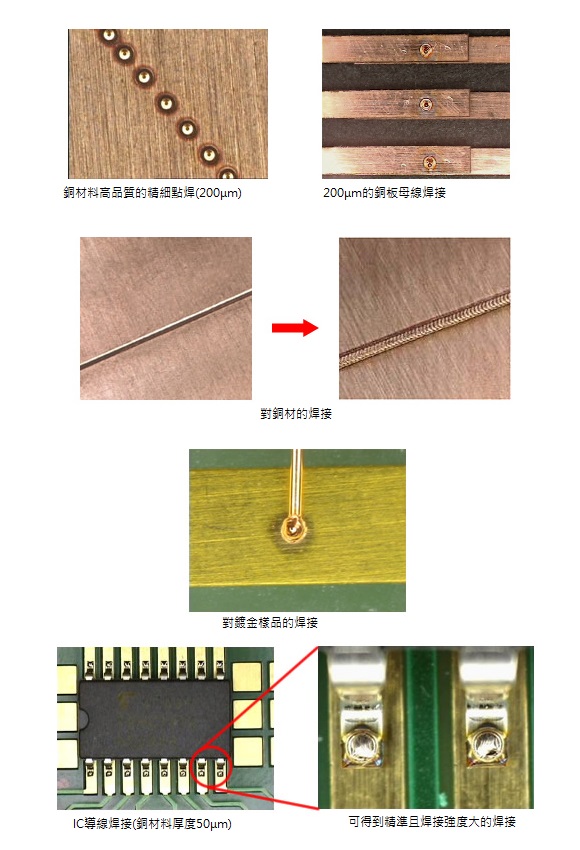

▶ 用途

電子零件、電裝零件、IC導線焊接、鍍金焊接、精細點焊接、高速焊接等。

型號

ML-8150A

發振波長

532nm

雷射輸出

最大額定輸出

        5W

最大輸出能量

 4J/P

 最大功率

1.5kW

脈衝寬度

5ms (0.02ms單位)

脈衝頻率

1~30pps

條件設定數

32

計數器

總計數器

9



合格品計數器

對應光纖

φ0.2mmSI型光纖 φ0.21.0mm可以使用

光纖分岐

光纖可選配至同時或時間2分岐

外部通信功能

RS-485

輸入電源

單相AC200V/220V/240V 10% -1550/60Hz

冷卻方式

強制冷風散熱方式

尺寸

430(W)×869(D)×822(H)mm

重量

120kg





 ※ 規格和外觀可能不會另行通知就做更改,還請您多多見諒。

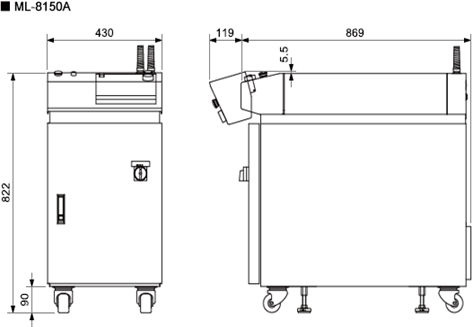

▶ 產品的外觀及尺寸 (單位:mm)
