700W光纖式雷射焊接機
實現光束直徑小且熔深大的高品質焊接！
首次登場的單模光纖機型。
單模光纖形成常態分佈(標準)的光束輪廓分析。
使用小直徑光纖，所以較不易產生熱影響。與多模光纖相比可得到較細且更深的焊接。
可應用於焊接方面，預計將來也能應用在切割方面上。
▶ 產品特色
1.採用卓越聚光性的單模光纖，可簡單實現窄小部分的焊接、降低飛濺現象的產生。
2. 為了使性能發揮到最大，配有專用冷卻器（附配管）。冷卻器只能使用在弊公司的產品上。
3. 使用功率計（選配），管理加工端的標準輸出，讓加工品質更加卓越。
4.使用檢流計掃描系統（選配），可實現快速且高效率的加工。因採用專用光學系統，可使卓越的聚光性發揮最大的作用。進行擺動焊接，有助於控制急冷急熱，減少裂紋的產生。
5.因獨有的光學設計，可抑制反射回發振裝置的反射光，有不會受到被加工物反射影響的構造，作業中可垂直照射。
6.因配有任意控制波形功能，可設定各種波形。變調功能（頻率和波形）可做到快速細微焊接至切割等各種用途。
7.省能源、省空間，與舊機（ML-6810B）相比，有降低耗電力的設計。另外，輕便的設計可優化空間配置。
8.採用大型彩色液晶觸控螢幕，優化使用者介面。可簡單輸入條件、切換語言（日文和英文）。使用延長線可從主機上取下放置於手邊操作。

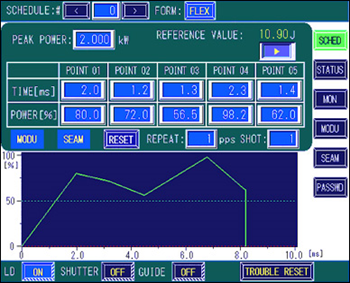

▶ 控制波形功能
以3段波形為基本的FIX模式，
另搭載可表現出複雜波形的FLEX模式。
▶ 電源監控功能
可監控雷射平均功率（W）。
PEAK：隨時更新從照射開始的最高値。
ENERGY：於照射結束時，顯示從照射開始至結束能量累積值。
▶ 控制台
可從主機上取下放置於手邊操作。
▶ 外部通訊功能
可利用外部通訊的功能，將雷射配置的條件和監控值等數據資料彙整。
・方法：遵從RS-485、非同步方式、雙向方式
・速度：9600、19200、38400、57600, 115200 bps
▶ 無縫焊接
可使縫焊後的痕跡及圓周焊接時重複的部分可以完美的融合。
|
型號 |
ML-6811C |
||
|
最大定額輸出 |
700W |
||
|
模式 |
單模光纖 |
||
|
控制波形 |
REPEAT模式 |
標準：0.1～500.0ms （0.1ms單位） |
|
|
切換設定：0.05～500.00ms （0.05ms單位） |
|||
|
CW模式 |
標準：0.1～1000.0ｓ （0.1ｓ單位） |
||
|
切換設定：0.001～10.000s （0.001ｓ單位）、0.01～100.00ｓ （0.01s單位）、1～10000s （1s單位） |
|||
|
脈衝頻率 / 變調頻率 |
1～1000pps |
||
|
變調機能 |
1～5000Hz （正弦波、三角波、矩形波） |
||
|
發振波長 |
基本波 |
||
|
定位導向光 |
內置紅色可視雷射 |
||
|
輸出穩定度 |
±2％以下 （周圍溫度變化5～40℃ 範圍內、±5℃以內）、 |
||
|
最大光纖分歧 |
單一光學系 或是 時間2分歧 |
||
|
條件設定數 |
256 |
||
|
測定機能 |
以雷射能量（J）、平均功率（W）來做測試・顯示 |
||
|
計數器 |
總計數器 |
9位 |
|
|
合格品計數器 |
9位 |
||
|
LD亮燈時間 |
7位 |
||
|
加工時間 |
7位 |
||
|
控制器纜線長度 |
1m（標準） ※延長需選配 |
||
|
雷射控制器（顯示語言） |
可觸控、拆下（可切換日文、英文） |
||
|
輸入電源 / 電流斷路器容量 |
3相AC200～240V（±10%） 50 / 60Hz / 40A |
||
|
消耗電力 |
最大 4.0kW / 待機時 1.0kW以下 |
||
|
冷卻方式 |
水冷方式 （21～25℃） |
||
|
周圍溫度 / 周圍濕度 |
5～40℃ / 20～85%RH （不會結露） |
||
|
尺寸 |
556(W)×1073(D)×1153(H)mm |
||
|
專用冷卻器規格 |
輸入電壓：單相AC200～230V、±10%、頻率：50/60Hz、電流斷路器容量：20A |
||
|
尺寸：約377（W）×900（D）×976（H）mm |
|||
※ 規格和外觀可能不會另行通知就做更改，還請您多多見諒。
▶ 產品的外觀及尺寸 （單位：mm）
