型號 : IPB-5000A

 ▶ 產品特色

1.四種控制方式可供選擇:「2次定電流」、「定電壓」、「定功率」、「定電壓和定電流」可以找到最適合焊接的條件。



2.通電時的停止功能:通過選配位移監測儀功能,可以使焊接時的熔深保持一定。



3.降低焊接電流的耗損,與舊機(IP-217)相比,電流損耗降低到以前的1/3。所以同以前的機種相同實效的電流時,峰值的電流可以很低。



4.切換變壓器的功能:通過在外部連接變壓器切換機(MA-650AC選配),用一台電源可以連接五台機器。



5.焊接電流上升速度快,與舊機(IP-217)相比快了6倍,實現了短時間內的高品質焊接。




6.最大焊接電流為4000A,快速的電流可對應在短時間需要大電流的焊接。


7.包路線功能:在標準(平均的焊接波形)的基準上做成,表示那個容許範圍的波形(被稱為包線路波形),同實際的監控波形相比較,進行判斷良與不良的功能。



8.焊接電源3相200V・400V:焊接變壓器是3相2010~240V、380~480V(出廠時設定),可對應世界各國的電源。



9.通信功能是標準配備:RS-232C / RS-485(選配),可以用外部電腦來設定焊接條件、監測。

 規格

型號

IPB-5000A

輸入電源電壓 (出貨時固定)

3 AC200240V/380480V 50/60Hz

控制頻率

5kHz

最大輸出電流

200A

最大接電

4000AITB-780A6使用時

額定容量

17.4kVAITB-780A6使用時

控制方式

2次定電流 定電壓 定電力 定電流和定電壓

條件

127

計時器設定

SQ

00009999ms

RISE1, 2

000500ms

WELD1, 2

000500ms

COOL

0099.8ms

HOLD

000999ms

電流設定 HEAT1,2

0.404.00kA

電流監測

0.009.99kA

位移監測

29.999mm~+29.999mm

重量

15kg

外型尺寸mm

172W×504D×269H

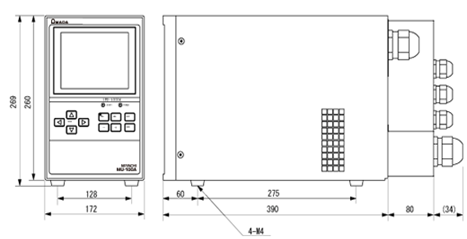

   產品的外觀及尺寸 (單位:mm)






 變壓參數



IPB-5000A用變頻式變壓器

 輸入電源電壓

AC220V

AC440V

型號

ITD-360B6

ITB-780B6

ITD-360B6

ITB-780B6

定額容量

10.2kVA

17.4kVA

10.2kVA

17.4kVA

定額1次電壓

300V

600V

無負載2次電壓

9V

13V

9V

13V

變壓器匝數比

33:1

23:1

66:1

46:1

輸入頻率

5kHz

最大接電

4000A

使用率
(通電時間)

4%(100ms

2.5%(100ms

4%(100ms

2.5%(100ms

冷卻方式

強制冷風散熱方式

重量

11kg

13kg

11kg

13kg

尺寸mm

183(W)
×323(D)
×186(H)

190(W)
×376(D)
×183(H)

183(W)
×323(D)
×186(H)

190(W)
×376(D)
×183(H)
