最適合熔融電裝零件、被膜線焊接!
型號 : MID-70C

 ▶ 產品特色

1.螢幕可從主機上取下放至於手邊操作的方便設計。

2.用ms為單位,進行通電時間的設定。

3.8階段頻率設定。(從一般商業用電頻率50Hz到205Hz)

4.可記憶63種焊接條件,提高作業效率。

5.配有電源監測功能,監測實際的電流是否超過原本設定的範圍,使品質維持穩定。

6.可以切換電流設定的範圍:

規格為1000A:100~1000A

規格為3000A:300~3000A

7.對於小型零件的精細焊接和連續焊接,MID-70C是最適合的焊接電源。採用電源本體可直接輸入螢幕的設定方式。定時器的設定單位可以到毫秒。



 ▶ 規格

型號

MID-70C

輸入電源電壓(出貨時固定)

3AC220V 10% 15% 3 AC400V ±10% 50/60Hz

輸出功率頻率

電流的頻率可以從下面表格中選擇
但是編號01只能對應50Hz的變壓器)

編號

[Hz]

編號

[Hz]

編號

[Hz]

01

50

04

100

07

200

02

60

05

125

08

250

03

80

06

160





控制頻率

4kHz

最大輸出電流

70A使用率4%

控制方式

定電流控制方式

條件

63

計時器設定

SQUEEZE

 000999 (×10ms)

RISE 1

000999ms  (※包含CURRENT 1)

CURRENT 1

000999ms

COOL

000999ms

RISE 2

000999ms (※包含CURRENT 2)

CURRENT 2

000999ms

HOLD

0099 (×10ms)

電流設定範圍

1001000A 或是 3003000A

電流監測 (最大及最小值設定範圍)

設定±1%±49%

電壓監測(最大及最小值設定範圍)

-

外型尺寸mm

142W×480D×269H

重量

10kg



                                                       ※ 規格和外觀可能不會另行通知就做更改,還請您多多見諒。

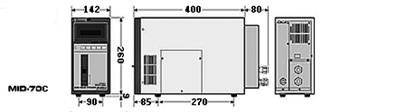

 產品的外觀及尺寸(單位:mm)







 變壓參數

型號

MT-510AC

MT-520AC

MHT-52A3

定額容量

1.0kVA

3.2kVA

42.0kVA

定額1次電壓

AC200V±10

AC300V±10

定額2次電壓

1.2V/1.8V/2.5V/3.5V
 (
無負載時)

2.5V/3.2V/4.0V/5.0V
(
無負載時)

5.2V (無負載時)

變壓器匝數比

57:1

40:1

57:1

輸入頻率

50/60kHz

250kHz

最大電流

1600A

3700A

1000A

使用率

1.5以下

8以下

冷卻方式

自然冷風散熱方式

重量

20kg

35kg

4.5kg

尺寸mm

193(W)×291(D)
×176(H)

182(W)×358(D)
×198(H)

100(W)×207(D)
×130(H)







MIB-600A用變壓器

型號

WT-A56241-220

MUE90-225

MUE90-445

MUE110-225

MUE150-225

MUE100-226

MUE100-446

MUE125-226

定額容量

56kVA

90kVA

90kVA

110kVA

150kVA

100kVA

100kVA

125kVA

定額1次電壓

22050Hz)

220V50Hz)

440V50Hz)

220V50Hz)

220V50Hz)

220V60Hz)

440V60Hz)

220V60Hz)

無負荷2次電壓

9.1V

8.1V

10.0V

12.9V

9.2V

9.2V

14.7V

變壓器匝數比

24:1

27:1

54:1

22:1

17:1

24:1

48:1

19:1

最大接電

16000A

使用率

7.5%

冷卻方式

水冷

重量

45.5kg

104kg

123kg

133kg

99kg

118kg

尺寸mm*1

125(W) × 515.3(D) × 200(H)

197(W) × 620(D) × 260(H)

197(W) × 680(D) × 260(H)

197(W) × 730(D) × 260(H)

197(W) × 620(D) × 260(H)

197(W) ×730(D) × 260(H)





MIB-600A用變壓器

型號

MUE175-226

MUE175-446

定額容量

175kVA

175kVA

定額1次電壓

220V(60Hz)

220V(60Hz)

無負荷2次電壓

14.7V

15.2V

變壓器匝數比

15:1

29:1

最大接電

使用率

冷卻方式

水冷

重量

127kg

尺寸mm*1

197(W) × 730(D) × 260(H)



1 不包含凸起物
