頭控制器MU-100A

可以檢測位移量、加壓力的焊接頭控制器!
型號 : MU-100A

 ▶ 對於接頭的品質管理

為了讓阻抗焊接的品質更好,「電流」、「電壓」、「通電時間」、「加壓力」、「位移量」的管理是很重要的。

使用焊接監測器可檢測「電流」、「電壓」和「通電時間」,「加壓力」和「位移量」的檢測則是使用頭控制器MU-100A,判定焊接品質是否良好。

 ▶ 產品特色

1.頭控制器功能、位移量、加壓力皆配有監測功能。

可使用焊接前的位移監測和位移同步等功能,配有九種檢測模式。



2.增加可對應的位移感測器和加壓力感測器。

標準的位移感測器可選擇的範圍為0~25mm,加壓力感測器則為0~10kN。



3.雙軸、加壓2感測器、位移2感測器,最多可以有四台感測器同時監測(MU-100A-00-01),可以進行連續焊接、平行間隙式焊接、間接焊接等。

4.最大可以儲存127個條件設定。

5.配合感測器,可設定偏置控制器。

 ❖ 若需要校正證明書、檢測報告的話,頭控制器(MU-100A)和感測器由本公司存單再行發送(需付費)。

 ❖ 關於10kN以上的加壓感測器,請另外洽詢本公司。

 ❖ 感測器的使用對象為從本公司購買的機型。


 ▶ 組合範例

與本公司的焊接監測器組合,可以實現焊接的高品質管理。




 ▶ 規格


型號

MU-100A-00-00(1軸2感測器)
MU-100A-00-01(2軸4感測器)

輸入電源電壓

単相 AC100240V 50Hz/60Hz

使用環境

温度 540℃、湿度 90%以下

保存環境

055℃

條件數

127

通信

EthernetRS-232CRS-485

位移測定範圍
(位移感測器選擇式)

050mm依據使用的感測器,測定範圍會有所不同1
準確度30mm以下的位移感測器 ±0.015mm / 50mm的位移感測器 ±0.025mm

加壓測定範圍
(負載傳感器選擇式)

010kN ※ 2
準確度±3FS



                                                         ※
1和 為使用從本公司購入的感測器之情況

                                                         若是加壓超過10kN測定範圍的加壓感測器,麻煩您洽詢本公司。

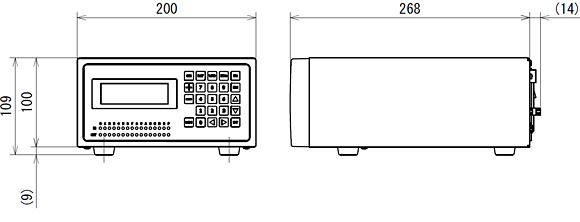

▶ 產品的外觀及尺寸 (單位:mm)

◆ MU-100A

重量: 3.3kg







  測量模組


依據客人的使用方法,有九種測量模組可供選擇。

◆ 定序模式 (Sequence Mode) ◆ 取樣保持模式1 (Sample Hold 1 Mode)
焊接前可以測定 / 判斷厚度,焊接後可以測定/判斷位移量。 可以測定 / 判斷任意一點的厚度。
◆ 取樣保持模式2 (Sample Hold 2 Mode) ◆ 取樣保持模式3 (Sample Hold 3 Mode)
可將焊接前歸零,測定 / 判斷焊接後位移量。 可以測定 / 判斷任意範圍的位移量
◆ 同步模式 (Synchro Mode) ◆ (加壓力)定序模式 [(Force) Sequence Mode]
在測定作業的厚度後且加壓判定為GOOD的情況下進行焊接,測定 / 判斷焊接的厚度。  在焊接前測定 / 判斷加壓力是否保持一定。
◆ (加壓力)取樣保持模式1  [(Force) Sample Hold 1 Mode] ◆ (加壓力)取樣保持模式2  [(Force) Sample Hold 2 Mode]
可測定 / 判斷任意一點的加壓力。 達到設定的加壓力之後開始焊接,測定 / 判斷通電中的大加壓力。
◆ 切線模式 (Tangential Mode)
達到設定的加壓力之後開始焊接,焊接時間或是保留時間結束後會檢測  /判斷加壓力。
