【NEW】400W 手持式雷射焊接機

輕便的手持型設計,達成不容易歪斜的高品質焊接!NEW

容易操作的L型手持噴管,不管是誰都做得到YAG雷射焊接!
型號 : ML-2550AM

由於可設定32種條件及任意波形控制功能,可應用於各種材質的焊接。

即時能量反饋功能使加工的再現性更為精準、實現穩定的焊接。

除此之外,還有受熱影響較少的優點,最適合應用於容易產生歪斜的薄板焊接。



 ▶ 產品特色

1.使用L型手持噴管,由於是手動操作所以可進行YAG雷射焊接。

2.可對應各種金屬(SUS、鐵、鈦、一部分的鋁)。

3.雷射光高頻率的輸出,可達到完美的焊接(焊接痕跡)並縮減了作業時間。

4.最厚可焊接2.0t程度(SUS板)。(若大於此厚度則需另外討論)

5.搭載了手持型噴管從焊接物上離開時,雷射機會自動停止的安全功能。

6.可達成選擇分岐,使用複數的加工點。一台機器兩種功能,減少成本。

7.噴管部分採用冷風散熱方式,前端會噴出保護氣體的高效率構造。

8.焊接部分的臨時增加、修改、少量多種產品、試作品、薄板也能達到不容易產生歪斜的焊接。

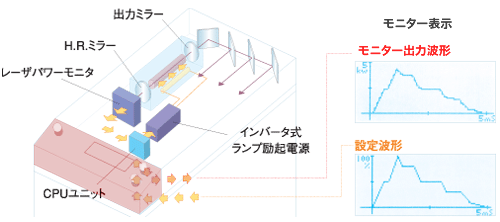

 ▶ 即時能量閉環回饋功能

隨機抽取雷射輸出功率,將抽取出的雷射輸出功率與波形做比較,進行即時功率反饋。

透過投入雷射二極體的功率,讓所設定的波形再次顯示,得到最理想的雷射輸出波形。

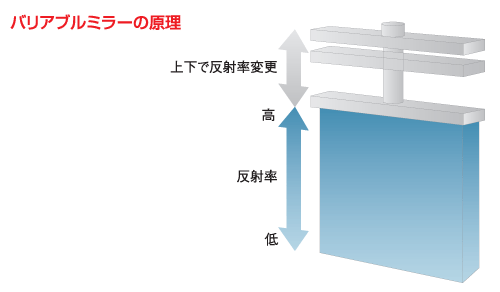

 ▶ 變形鏡

可以消除因分歧平衡面造成雷射能量的損耗,提高分歧平衡質量。

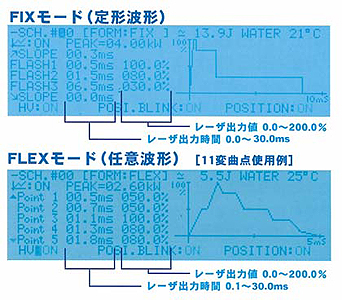

 ▶ 控制波形功能

以3段波形為基本的FIX模式,另搭載可表現出複雜波形的FLEX模式。

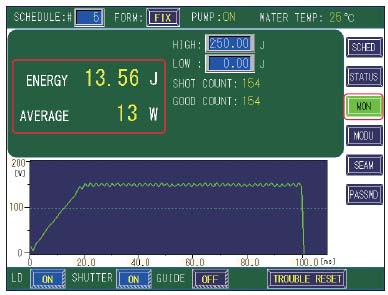

 ▶ 電源監控功能

雷射能源(J)和平均輸出功率(w)都會顯示在螢幕上。事先設定任一個能量值,若無法達到所設定的其能量值時,則會顯示異常信號,可明確執行品質管理。

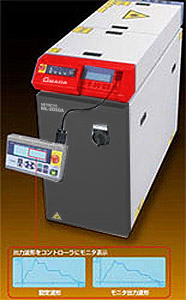

 ▶ 控制台

通過分離式控制台能遠距離控制設備,提高操作性並優化空間佈局。



 ▶ 外部通訊功能

可利用外部通訊的功能,將雷射配置的條件和監控數值等數據資料彙整。

・方法:遵從RS-485、非同步方式、雙向方式

・速度:9600、19200、38400、57600, 115200 bps


 ▶ 無縫焊接

可使縫焊後的痕跡及圓周焊接時重複的部分可以完美的融合。


 ▶ 手持型噴管

前端採用L型、輕巧的噴管。400g的輕巧型且符合作業規格的設計。

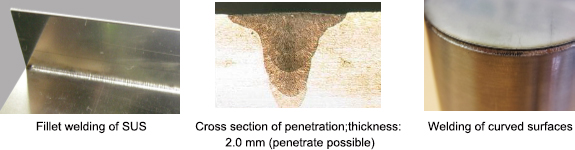

 ▶ 使用ML-2550AM

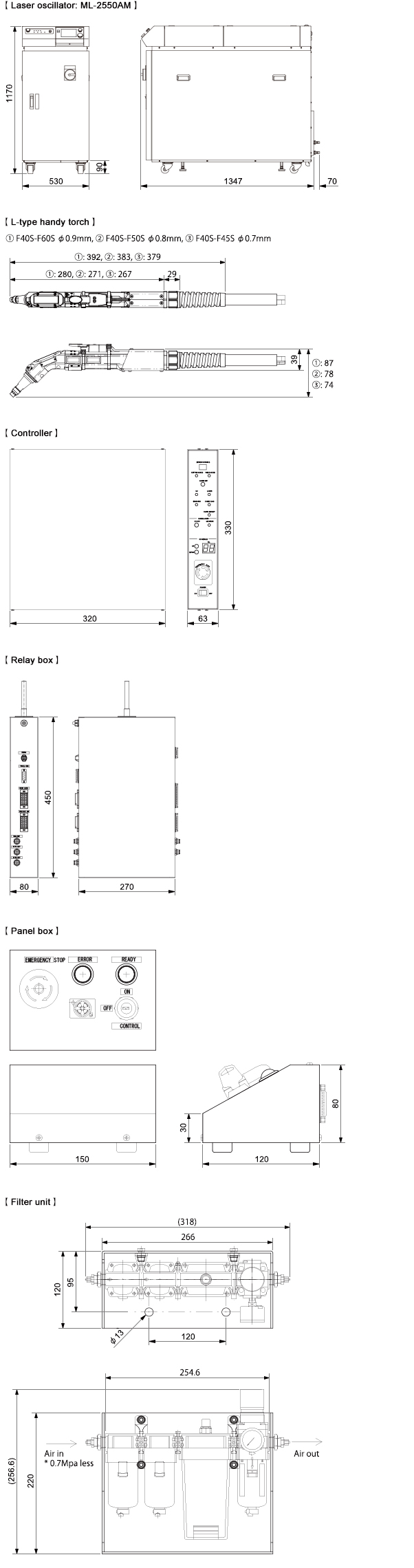

 ▶ 示意圖




 ▶ 用途

可對應試作產品的臨時增加、修正,少量多種產品、金屬模具、切割(需選配噴管)等,一台機器有多種用途。

 規格

項目

規格

發振波長

1064nm

雷射輸出

最大定額輸出

400W

最大輸出能量

80J/P

峰值輸出

8kW

脈衝頻率

1500pps

建議光纖

SI φ0.6mm

光纖分岐

最大4分岐

噴管

形狀

L

冷卻方式

冷風散熱方式

點徑

φ0.9mmφ0.8mmφ0.7mm

尺寸

發振器本體

530(W)× 1347(D)× 1170(H)mm

L型手持噴管

309mm300mm296mm

控制器

63(W)× 320(D)× 330(H)mm

中繼box

80(W)× 270(D)× 450(H)mm

分線箱

150(W)× 120(D)× 80(H)mm

重量

發振器本體

 400 (規格 AC200V,220V,240V )、約 450kg (規格 AC380V,400V)

L型手持噴管

400g

安全裝置

安全帽、擋光(選配)


 每一台發振器會有一個手持型工件。(若需要增設出射頭,請向弊公司聯絡)
