【NEW】焊接監測器 MM-400A

將品質管理數據可視化、可進行判斷及控制
型號 : MM-400A

▶【MM-400A】

可以測定電流、電壓、通電時間、加壓力、位移量等多功能監控器!



 ▶ 產品特色

1.可對應各種焊接機:單相交流式/直流・交流變頻式/晶體式/電容式等焊接機

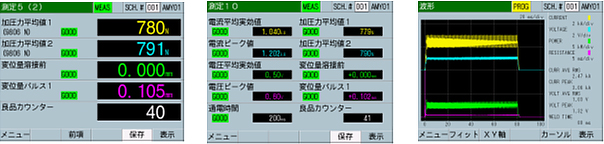

2.豐富的檢測功能:可直接在屏幕上操作,將焊接品質的參數以最大4波形/10項目顯示判斷






3.ISO17657標準模式:測定條件原本的演算方式再加上平均實效值,可選擇以ISO17657(ISO國際規格、測定阻抗焊接電流)為基準的實效值來演算

4.對應七國語言:可選擇日文、英文、中文、韓文、德語、法語、西班牙語等。



 ▶ 新功能



❖ 包絡曲線

1.容許範圍內之波形與螢幕上波形做比較,可將通電中的參數變化可視化(2波形3部分為止)






2.交流/直流檢測模式:可實現最長五分鐘內通電的移動測定(交流:電流・電壓/直流:僅電壓)

3.檢測位移量<絕對值模式>:可檢測通電前物件的厚度及判斷良品可能性



❖ 紀錄通訊功能

1.紀錄:內部有記憶卡;外部有USB,可記錄測定值及波形

2.通訊:RS-232C、RS-485、Ethernet(TCP/IP)可實現雙向或單向通訊

3.列印:可把測定數值及波形列印出來



❖ 判斷控制功能

1.因使用附有熔接頭的加壓感測器/變位感測器,就算在產中也可以測量加壓力/位移量變化、波形以及良品判定。

2.通電停止功能變成3出力,能夠更精準調節焊接中的位移量及加壓力的變化

3.由於外部輸入功能,從外部感測器的輸入電壓(±10V)及輸入電流(4~20mA)可檢測溫度及壓力、顯示波形及判斷良品

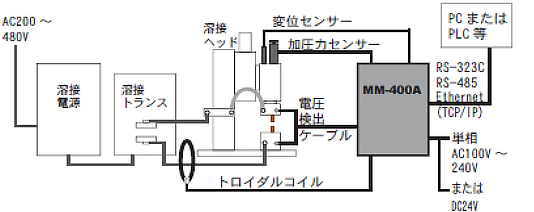

機器構成範例

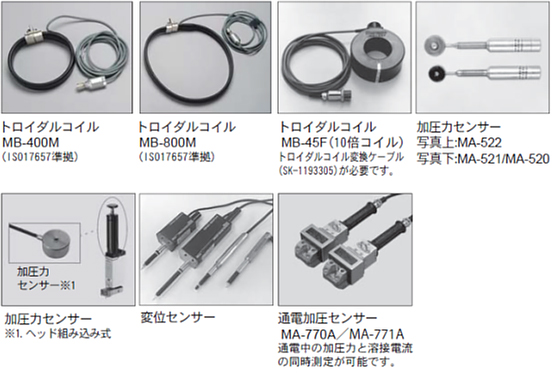

零件介紹




 規格


 MM-400A



型號

MM-400A0000/0001※1

測定規格

電流

檢測範圍

1線圈0.1002.000kA/0.306.00kA/1.0020.00kA/3.060.0kA/10.0200.0kA
10
線圈0.0100.200kA/0.030.60kA/0.1002.000kA/0.306.00kA/01.0020.00kA
分流電阻:25500A/501000A



檢測項目

最大/實效※2/相加平均實效



電壓

檢測範圍

0.306.00V/1.020.0V



檢測項目

高峰/實效※2/相加平均實效



加壓力※1

檢測範圍

4.9098.06N(MA-520)49.0980.6N(MA-521)2454903N(MA-770A)



檢測項目

平均値/最大値(高峰) /各通電後/連續



變位※1

檢測範圍

変位ステップが1μmの場合:±30.00mm/変位ステップが10μmの場合:±300.00mm



檢測項目

/各通電後/連續



檢測時間

電流電壓位移電力阻抗

AC

ms-AC
CYC-AC
CYC***Hz-AC
LONG CYC-AC

15000ms
0.5
250.0CYC(50Hz)0.5300.0CYC(60Hz)
0.5
200.0CYC(M05050Hz)0.5300.0CYC(M06363Hz)0.52000.0CYC(M500500Hz)
0.5
500.0CYC(50Hz)0.5600.0CYC(60Hz)



DC

CYC-DC
ms-DC
SHORT ms-DC

0.5100.0CYC(50Hz)0.5120.0CYC(60Hz)
1
2000ms
0.50
100.00ms(0.05ms
單位)



加壓力外部

110000ms



通電角

檢測範圍

0180



條件數

127



主機規格

電源電壓

單相AC100V240V±10%(50/60Hz)またはDC24V±3%



語言

日文/英文/德文/法文/西班牙文/中文/韓文



消耗電力

41W(列印時最大49W)



尺寸(W×D×H)含突起物

172(W)mm×288(D)mm×266(H)mm



重量

5kg



對應線圈

MB-400M※2/MB-800M※2/MB-45F※3



分流電阻

DS 500A/100mV25500A 的範圍/ DS 1000A/100mV501000A 的範圍





1只有MM-400A-00-01有變位/加壓力功能

ISO17657為標準

3必需要有線圈轉換線

 規格和外觀可能不會另行通知就做更改,還請您多多見諒。

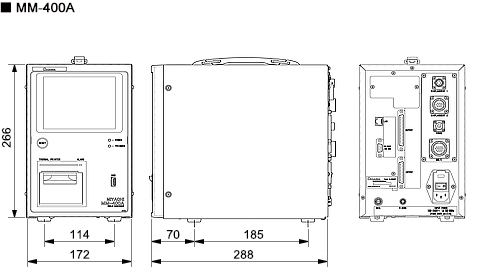

▶  產品的外觀及尺寸 (單位:mm)
