用雙眼就能維持穩定的焊接品質!
型號 : MM-370C MM-122A WM-A728

 ▶【MM-370C】

可以測定電流、電壓、通電時間、加壓力、位移量等多功能監控器!



1.可讀取USB:把測定值或波形紀錄在USB上,用電腦分析、管理。



2.雙向通訊:MM-370C可以和電腦連接,進行各種數據資料的存入及讀取。



3.可選擇位移


4.可對應各種焊接機:單相交流式、直流逆變式、交流逆變式、電容式等焊接機。



5.用編碼器簡單操作:轉動圓形按鈕可以移動光標,對項目進行選擇。按下圖形按鈕對移動光標後選擇的項目進行確定。

6.顯示電流、電壓波形:配有320x240 / 4.7英吋的彩色液晶顯示器。



7.多種顯示功能:不需要示波器就能顯示豐富的焊接波形。



8.波型的再顯示 (FIT)功能:可以做波形的移動和屏幕的縮放。即使波形超出顯示畫面,也能進行適宜的調整使波形顯示在畫面上 (PAT.P)。



9.多種語言:有日文、英文、中文、德文、法文、西班牙文供選擇。



10.紀錄、輸出功能

 ❖ 可以把測定值或波形記錄在內部的閃存卡上,用電腦分析、管理。

 ❖ 通過RS-232C,可以把測定的數據發送給電腦。

 ❖ 使用專用的影印機(需另外購買),可把測定數據、波形、畫面列印出來。



11.選配功能

 ❖ 可以同時測定通電中的加壓力和焊接電流(需另外購買加壓感測器MA-770A / MA-771A)。

 ❖ 因有外部輸出功能,所以也能測定其他感測器傳來的電壓信號(最大±10V)。


12.測定值畫面


13.零件介紹


 ▶【MM-122A】

適用於各類型焊接電流波形的多功能高精密度的焊接監測儀器。

1.以精確的CYC單位顯示交流逆變式焊接的通電時間。



2.任何作業場所皆適用的輕巧機型。



3.只需一個操作鍵,就可以進行「旋轉」、「按下」的動作。



4.通電時間的測定,可自由選擇ms或CYC。



5.標準配置與電腦之間的通訊接口,可將測量值數據傳送到電腦上或通過電腦改變判定條件。RS-232C、RS-485通訊接口為標準配置。使用選配的影印機可將條件設定值、測定值列印出來。


 ▶【WM-A728 TIG焊接監控器】


1.輸出信號是以LED表示,一目瞭然。

2.設定條件數:最大32條件(除了設定值,還配有影印機)。

3.可以同時顯示電流、時間。

4.由於為弧光,噪音的忍受程度上升。

5.可對應模型環形線圈

6.設定檢測範圍的功能:可以指定部分區域的電流值運算、顯示(可以檢測除了電流上升和下降)。

7.可對應世界各國的AC電源。

8.輸出信號可選擇波的輸出時間(TACT,50ms,100ms,300ms)。

 規格


 MM-370C


型號

MM-370C

電流

測定範圍

(1) 0.12.000kA (2) 0.36.00kA (3) 120.00kA (4) 360.0kA (5) 10200.0kA (5種範圍)

測定

相加平均有效、最大值 ()

測定準確度

(1)(3)(5) 範圍的情況> 單相交流式電源±(1rdg+9dgt) / 交流變頻式直流變頻式晶體管式電源 ±(1rdg+15dgt)

(2)(4)
範圍的情況> 單相交流式電源±(1rdg+3dgt) / 交流變頻式直流變頻式晶體管電源 ±(1rdg+5dgt)

電壓

測定範圍

0.306.00V1.020.0V 2個範圍

測定項目

相加平均有效值 最大值 ()

測定準確度

±(1rdg+3dgt)

通電時間

測定範圍

AC模式50Hz:0.5500.0CYC / 60Hz:0.5600.0CYC
DC
模式12000ms

加壓力
(
選配)

測定範圍

4.9098.06N (MA-520)49.0980.6N (MA-521)2454903N (MA-710A / 770A)
490
9806N (MA-522 / 711A / 771A)

測定項目

平均值 最大值 ()

測定準確度

±(負載傳感器FS誤差±2rdg+29dgt)

位移
(
選配)

測定範圍

±(位移階段×30000)µm
) 位移階段為1µm±30.000mm
位移階段為10µm±300.00mm

測定項目

從通電後測定開始至的延遲時間結束的位移變化

測定準確度

±0.05FS
±30.000mmレンジ>±15µm (使用1µm以下的分辨能力感測器時)
±300.00mmレンジ>±150µm (使用1µm以上的分辨能力感測器時)

檢測通電角

0180度 (只有CYC模式)

條件數

127

印刷

測定數據、波形、整週期設定條件數據介面複印印刷履歷

輸入電源電壓

單相AC100240V ±10 50 / 60Hz

消耗電力

50W

重量

5kg



 MM-122A


型號

MM-122A

檢測

電流

測定範圍

(1) 0.0100.199kA只有在使用10倍靈敏度的線圈時 (2) 0.1001.999kA (3) 1.00019.99kA (4) 10.0199.9kA

測定

測定區段內的相加平均有效、可以將全通電中的高峰切換並檢測

測定顯示

4位數顯示
7LED

測定範圍設定

AC



000500 cycle31條件

DC



00002000ms31條件
0.00
25.00ms31
條件

測定準確度

有效 : ±2rdg4dgt高峰 : ±2rdg10dgt

檢測方式

環形線圈

時間

通電週期/脈衝寬

測定範圍

測定時間最多為2單相交流式0.5100 cycle50Hz/ 0.5120 cycle60Hz)、
AC
變頻式0.5~最大500 cycle接電流頻率)、或是 0.502000ms (若在TH的情況下,時間為IP1/2)

測定顯示

4位數顯示7LED

檢測方式

環形線圈

通電角

測定範圍

30180° 通電時間內最大的通電角

測定準確度

±5FS

檢測方式

環形線圈

電壓

測定範圍

-

測定

-

測定顯示

-

測定範圍設定

-

測定準確度

-

檢測方式

-

電流電壓測定

有效

cycle表示:每半週期的相加平均有效  ms表示:1ms的相加平均有效
晶體管式從檢測開始至結束的有效 電容式從通電開始至TH的有效

高峰

全通電時間中最大的波高

加壓力

測定範圍

-

檢測方式

-

位移量

測定範圍

-

分辨能力

-

檢測方式

-

監測

接電流

上下限設定31條件 設定範圍 0最大測定範圍

Tip間電壓

-

通電時間

上下限設定31條件 設定範圍 0最大測定範圍

加壓力

-

位移量

-

無通電檢測

電流在靈敏度以下或是測定可能的最大電流1.5%時不會通電。但在加壓中需要從外部輸入閉路接點信號。

判定顯示

符合上限、下限,各項目的LED會亮燈

判定輸出

GOOD」、「NG-H」、「NG-L的半導體繼電器

脈衝設定

09測定脈衝各部分的設定

儲存功能

-

計數器

最大99999 5位數

印刷

選配BL2-58PN-MYT
測定顯示電流
通電時間、判定結果、日程編號和通電角、全週期、日程數據、計數器

階升

19

通信輸出

RS-232C / RS-485 測定顯示電流通電時間、判定結果、計數器以及日程數據的收發信號

輸入電源電壓

單相AC100240V ±10% (50 / 60Hz或是DC24V

外型尺寸 (mm

70W×246D×190H

重量

1.9kg

使用周圍溫度

040°C

消耗電力

12W以下


                                                  ※ rdgreading (讀數)2rdg表示為測定2%
                                                      dgt數位分辨率表示為1count (3dgt=最後的位數會有3count的誤差)



 WM-A728

型號

WM-A728

對應環形線圈

TC-M101

測定電流

測定範圍

100A range: 0.1A99.9A 200A range: 1199A 300A range: 1499A

測定

實效

測定準確度

±2 FS 含環形線圈監測器的準確度

測定時間

測定範圍

0.1ms4.99sec

測定電壓

測定範圍

-

測定

-

測定準確度

-

檢測方式

專用環形線圈

測定條件數

32

輸入電源

AC85250V50 / 60Hz自動切換2A max.

儲存方式

EEPROM記憶體 (可更換10萬次)

使用溫度範圍

040℃不會結露

外型尺寸重量

198W x 83H x 316D 1.8kg


                                                        ※ 規格和外觀可能不會另行通知就做更改,還請您多多見諒。

 ▶  產品的外觀及尺寸 (單位:mm)

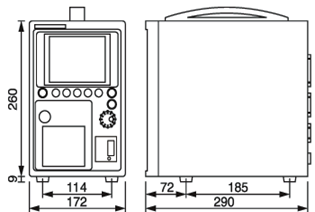

  • MM-370C

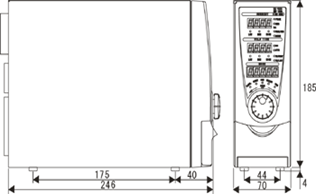

  • MM-122A
  • mm-370b_jp-3.png

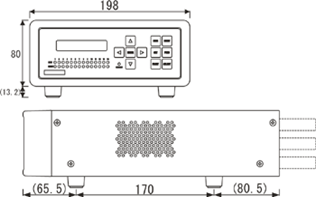

  • WM-A728


  • proimages/03_Fine_Spot_Welders/02_Weld_Head_Checker_and_Tester/Weld_Head/MM-370C_MM-122A_WM-A728/MM-370B_JP (3).png

  • proimages/03_Fine_Spot_Welders/02_Weld_Head_Checker_and_Tester/Weld_Head/MM-370C_MM-122A_WM-A728/MM-370B_JP (4).png
